重庆川仪ZSB系列智能电动执行机构

时间:2017-04-14   来源:贯良自控阀门   点击:
重庆川仪ZSB系列智能电动执行机构系我厂引进德国哈特曼•布朗公司技术生产的智能产品,适用于各类工艺过程自动控制系统之中。它接受上位调节仪表的控制信号,输出直线位移和机械力,操纵各类阀门的开度,调节工艺管路中流体介质的流量,实现工艺参数的自动控制。

ZSB重庆川仪电动执行器参数:

调节信号输入 4~20mA d.c.兼容HART总线通讯协议的数字信号
位置反馈信号输出 4~20mA d.c.
基本误差 ±1.0%
回差 1%
死区 1%
偏差报警门限 5%~110%。偏差报警时输出闭合触点的报警信号,并按照预先设定的程序使阀位就地保持或运行到全开或全关的位置。
中途限位 下限:0%~55%,下限:45%~100%
信号断线或超限保护 当调节信号或反馈信号中断或超限时,输出闭合触点的报警信号,并按照预先设定的程序使阀位就地保持或运行到全开或全关的位置
故障报警触点容量 动合:5A  220V a.c.
输出行程特性变换 一般情况下执行机构的输出位移与输入信号呈线性关系,当需要时可将可将其设置成等百分比特性,或二十段不同斜率的线性曲线,以适应特殊的工艺要求
环境温度监测 本产品内置温度传感器,可对现场温度实时监测,超过允许范围将发出报警触点信号
额定转矩 2.5~16.0KN(详见规格参数表)
防护等级 IP65
环境条件 温度-20℃~70℃,湿度≤95%.
电源 220V±10%  50Hz

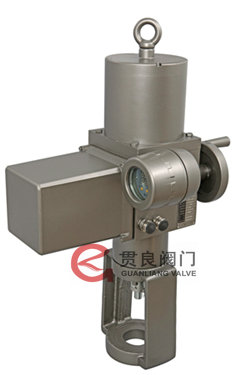

重庆川仪ZSB电动执行器


重庆川仪ZSB电动执行器特点:

兼容4~20mA d.c.模拟信号及符合HART通信协议的数字信号,系统构成灵活,适应性强。
一体化结构,不需加配伺服放大器。
智能定位,精度高,阻尼特性好。
具有电制动功能,不带机械制动器,无摩擦磨损,工作寿命长。
可就地或远程(带通信功能的产品)调整零点及量程,方便快捷。
现场按键手动操作,并带调节信号及阀位信号等多参数显示。
无触点中途限位,确保系统安全。
具有信号断线、偏差过大、电机堵转、过热等多种故障诊断报警及处理等功能。
数字滤波,抗干扰能力强,无触点位移传感器,可靠性高。
体积小,重量轻,比传统同类产品减小三分之一。
