气动阀门知识

气动蝶阀工作原理(图片)

时间:2017-04-17 14:44:53  来源:贯良自控阀门  点击:0
气动蝶阀包括阀体及气动执行器,其特征在于阀体内设有阀板;气动装置包括气缸、转动连接臂及转轴;气缸的驱动杆连接转动连接臂一端端部,转动连接臂的另一端连接转轴一端端部,转轴与阀板中部连接,连接臂与驱动杆转动连接,与转轴固定连接。本气动蝶阀结构简单,同时阀板及阀体架均采用耐磨材料制成,使用寿命延长一倍以上。

气动蝶阀是用随阀柑转动的圆形蝶板做启闭性,以实现启用动作的气动阀门主要做截断阀使用,亦可设计成具有调节或段阀兼调节的功能,碟阀在低压大中口径管道上的使用越来越多。如果要求蝶阀作为流量控制使用,主要的是正确选择阀门的尺寸和类型。蝶阀不仅在石油、煤气、化工、水处理等一般工业上得到广泛应用,而且还应用于热电站的冷却水系统。

气动蝶阀体积较小,使用原料比较少,轻盈耐用,与其他阀门相比较,更加经济实惠,气体动力执行部件转动到90度,可以快速开启关闭,操作操控非常简单,这款新型阀门具有良好的流动介质控制特征。蝶阀处于完全开启位置时,蝶板厚度是介质流经阀体时唯一的阻力,因此通过该阀门所产生的压力降很小,故具有较好的流量控制特性。蝶阀有弹密封和金属的密封两种密封型式。弹性密封阀门,密封圈可以镶嵌在阀体上或附在蝶板周边。

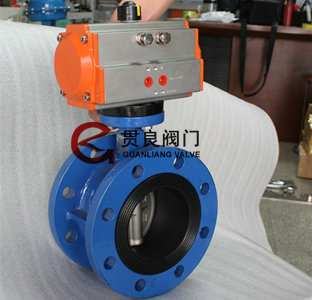

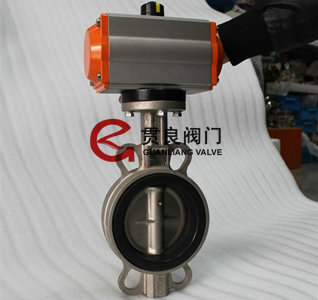

气动软密封法兰蝶阀 气动不锈钢软密封蝶阀


气动蝶阀处于完全启动位置,蝶形板子厚度可以成为原料介质经过阀门主体的主要阻力,这时候开启度数是15到70,可以进行阀门灵敏流动数量控制,因此在大尺寸流动数量调节方面,蝶形阀门具有较大的优势,但是并不适用于存在较多颗粒和较高温度的物质介质中,通过对阀门原理图进行分析,可以对阀门产品有一个全面的了解和把握。

气动蝶阀密封底座采用流水线条设计,阀门板面采用封闭表面平面设计,可以成功避免阀门长时间不开启出现卡住的情况,阀门上部,中部和下部孔洞采用球形摩擦板面设计,扭动距离比较小,封闭性能较好,阀门底座没有使用靠背设计,扭动矩力更小,封闭性能更加良好,用户可以自己更换阀门底座。

相关产品:气动UPVC蝶阀  气动软密封蝶阀  气动三偏心蝶阀  气动硬密封蝶阀  气动衬氟蝶阀
