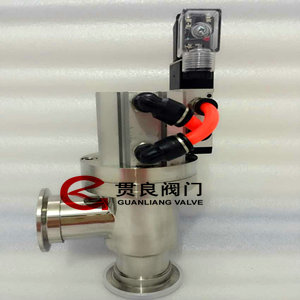

气动挡板阀
- 产品型号：GDQ
- 产品结构：直角式
- 产品压力：105～1.3x10-4
- 产品材质：WCB,304,316
- 产品规格：DN10-DN1000
声 明：
产品描述中所有文字、数据、图片仅供参考，实际型号由使用工况决定！如果您需要更详细了解【气动挡板阀】的相关信息或索取相关资料，请联系我们
气动高真空挡板阀原理：
GDQ高真空气动挡板阀采用波纹管密封，依靠用压缩空气为动力，以电信号作为阀门开关信号，通过电磁换向阀改变气路方向，执行气缸驱动挡板作启闭动作，实现系统中气体的截止或导通。气动高真空挡板阀适用介质为空气及非腐蚀性气体。
气动高真空挡板阀用途：
气动高真空挡板阀GDQ阀体制造采用拉伸工艺，减少焊缝，增加强度，减少放气量。它具有结构简单，开闭时间短，安全可靠，坚固耐用并且可以自动控制等优点，被广泛应用在电子、化工、冶金、航空、航天、材料、生物医药、原子能、宇宙探测等高科技领域。如各种真空炉、真空镀膜设备、真空冷冻干燥设备等。
气动挡板阀GDQ参数：

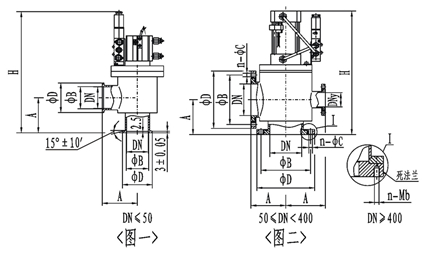

（图一) (KF)连接及外形尺寸
(图二)活套法兰连接及外形尺寸
注：其中DN400以上底部采用死法兰n-Mb。
GDQ高真空气动挡板阀采用波纹管密封，依靠用压缩空气为动力，以电信号作为阀门开关信号，通过电磁换向阀改变气路方向，执行气缸驱动挡板作启闭动作，实现系统中气体的截止或导通。气动高真空挡板阀适用介质为空气及非腐蚀性气体。
气动高真空挡板阀用途：
气动高真空挡板阀GDQ阀体制造采用拉伸工艺，减少焊缝，增加强度，减少放气量。它具有结构简单，开闭时间短，安全可靠，坚固耐用并且可以自动控制等优点，被广泛应用在电子、化工、冶金、航空、航天、材料、生物医药、原子能、宇宙探测等高科技领域。如各种真空炉、真空镀膜设备、真空冷冻干燥设备等。
 |
 |
气动挡板阀GDQ参数：
|
适用范围(Pa)
|
105～1.3x10-4
|
|
阀门漏率(Pa.L/S)
|
≤1.3x10-5
|
|
介质温度（℃）
|
-25～+80(密封材料为丁腈橡胶) |
|
气源压力(MPa)
|
0.4～0.8
|
|
安装位置
|
DN＜300任意,DN≥300垂直
|
|
电源电压
|
标准出厂：AC220V/50Hz
特殊指定：AC110V；DC24V；DC12V等 |
|
信号反馈
|
标准出厂：不带反馈信号
特殊指定：磁性开关DC/AC5～240V |
（图一) (KF)连接及外形尺寸
|
型号
|
通径(DN)
|
ΦD
|
ΦB
|
H
|
A
|
法兰标准
|
|
GDQ-J10/KF
|
10
|
30
|
12.2
|
180
|
30
|
GB4982
|
|
GDQ-J16/KF
|
16
|
30
|
17.2
|
180
|
40
|
|
|
GDQ-J25/KF
|
25
|
40
|
26.2
|
200
|
50
|
|
|
GDQ-J40/KF
|
40
|
55
|
41.2
|
210
|
65
|
|
|
GDQ-J50/KF
|
50
|
75
|
52.2
|
276
|
70
|
/
|
(图二)活套法兰连接及外形尺寸
|
型号
|
通径(DN)
|
ΦD
|
ΦB
|
H
|
A
|
n-ΦC
|
DNy(预抽口)
|
n-Mb
|
法兰标准
|
|
GDQ-J50
|
50
|
110
|
90
|
276
|
70
|
4-Φ9
|
/
|
/
|
GB/T6070
|
|
GDQ-J63
|
63
|
130
|
110
|
283
|
88
|
||||
|
GDQ-J80
|
80
|
145
|
125
|
314
|
88
|
8-Φ9
|
|||
|
GDQ-J100
|
100
|
165
|
145
|
338
|
108
|
||||
|
GDQ-J125
|
125
|
200
|
175
|
424
|
128
|
8-Φ11
|
|||
|
GDQ-J(S)150
|
150
|
220
|
195
|
482
|
138
|
DN40(GB4982)
|
JB919
|
||
|
GDQ-J(S)160
|
160
|
225
|
200
|
482
|
138
|
GB/T6070
|
|||
|
GDQ-J(S)200
|
200
|
285
|
260
|
620
|
200
|
12-Φ11
|
DN50(GB/T6070)
|
||
|
GDQ-J(S)250
|
250
|
335
|
310
|
655
|
208
|
DN63(GB/T6070)
|
|||
|
GDQ-J(S)300
|
300
|
380
|
350
|
783
|
250
|
8-Φ14
|
DN80(GB/T6070)
|
JB919
|
|
|
GDQ-J(S)320
|
320
|
425
|
395
|
789
|
250
|
12-Φ14
|
GB/T6070
|
||
|
GDQ-J(S)400
|
400
|
510
|
480
|
1210
|
330
|
16-Φ14
|
DN100(GB/T6070)
|
16-M12
|
|
|
GDQ-J(S)400
|
400
|
500
|
465
|
1210
|
330
|
8-M16
|
JB919
|
||
|
GDQ-J(S)500
|
500
|
610
|
580
|
1270
|
360
|
DN125(GB/T6070)
|
16-M10
|
GB/T6070
|
|
|
GDQ-J(S)600
|
600
|
710
|
670
|
1562
|
450
|
12-Φ21
|
DN160(GB/T6070)
|
12-M18
|
JB919
|
|
GDQ-J(S)630
|
630
|
750
|
720
|
1562
|
450
|
20-Φ14
|
20-M10
|
GB/T6070
|
|
|
GDQ-J(S)800
|
800
|
920
|
890
|
1900
|
520
|
24-Φ14
|
DN200(GB/T6070)
|
24-M10
|
