蝶阀工作原理及流量特性

时间:2017-04-13   来源:贯良自控阀门   点击:
蝶阀工作原理:

蝶阀是用圆形蝶板作启闭件并围绕阀轴旋转来开启、关闭和调节流体通道的一种阀门,在管道上主要起切断和节流用。蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内,圆盘形蝶板绕着轴线旋转,旋转角度为0°~90°之间,旋转到90°时,阀门则程全开状态。蝶阀和蝶杆本身没有自锁能力,为了蝶板的定位,要在阀杆上加装蜗轮减速器。采用蜗轮减速器,不仅可以使蝶板具有自锁能力,使蝶板停止在任意位置上,还能改善阀门的操作性能。蝶板的流线形设计,使流体阻力损失小,可谓是一种节能型产品。

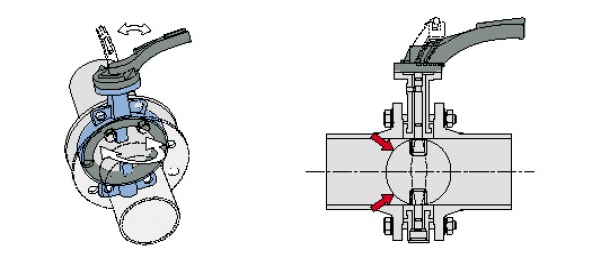

蝶阀工作原理图片

蝶阀流量特性:

蝶阀的开度与流量之间的关系,基本上呈等百分比变化。如果用于控制流量,其流量特性与配管的流阻也有密切关系,如两条管道安装阀门口径、形式等全相同,而管道损失系数不同,阀门的流量差别也会很大。
蝶阀处于中开度时,阀体与蝶板前端形成的开口形状以阀轴为中心,两侧形成完成不同的状态,一侧的蝶板前端顺流水方向而动,另一侧逆流水方向而动,因此,一侧阀体与阀板形成似喷嘴形开口,另一侧类似节流孔形开口,喷嘴侧比节流侧流速快的多,而节流侧阀门下面会产生负压,往往会出现橡胶密封件脱落。
蝶阀操作力矩,因开度及阀门启闭方向不同其值各异,卧式蝶阀,特别是大口径阀,由于水深,阀轴上、下水头差所产生的力矩也不容忽视。另外,阀门进口侧装置弯头时,形成偏流,力矩会有增加。阀门处于中间开度时,由于水流动力矩起作用,操作机构需要自锁。

蝶阀的结构特点:

1、蝶阀具有结构简单、体积小、重量轻、材料耗用省,安装尺寸小,开关迅速、90°往复回转,驱动力矩小等特点,用于截断、接通、调节管路中的介质,具有良好的流体控制特性和关闭密封性能。蝶阀处于完全开启位置时,蝶板厚度是介质流经阀体时唯一的阻力,因此通过该阀门所产生的压力降很小,故具有较好的流量控制特性。

2、阀杆为通杆结构,经过调质处理,有良好的综合力学性能和抗腐蚀性,抗擦伤性。蝶阀启闭时阀杆只作旋转运动而不作升降运行,阀杆的填料不易破坏,密封可靠。与蝶板锥销固定,外伸端为防冲出型设计,以免在阀杆与蝶板连接处意外断裂时阀杆崩出。

3、蝶阀按结构形式可分为偏置板式、垂直板式、斜板式和杠杆式。按密封形式可分为较密封型和硬密封型两种。软密封型一般采用橡胶环密封,硬密封型通常采用金属环密封。采用金属密封的阀门一般比弹性密封的阀门寿命长,但很难做到完全密封。金属密封能适应较高的工作温度,弹性密封则具有受温度限制的缺陷。常用的蝶阀有对夹式蝶阀、法兰式蝶阀、对焊式蝶阀三种。对夹式蝶阀是用双头螺栓将阀门连接在两管道法兰之间;法兰式蝶阀是阀门上带有法兰,用螺栓将阀门上两端法兰连接在管道法兰上;对焊式蝶阀的两端面与管道焊接连接。
