偏心半球阀工作原理及优势

时间:2017-04-13 20:34:17  来源:贯良自控阀门  点击:0
偏心半球阀工作原理:

偏心半球阀配套执行器主要由气动偏心半球阀和电动偏心半球阀组成。偏心半球阀是指阀体中心轴线与半球中心轴线形成尺寸偏置,且仅在阀体一侧设置密封副的阀门。以球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。球阀开关轻便,体积小,可以做成很大口径,密封可靠,结构简单,维修方便,密封面与球面常在闭合状态,不易被介质冲蚀。偏心半球阀是用于喷煤粉、控制法气体、含颗粒流体及粉沫固体介质输送的最佳设备,应用于冶金、选矿生产的煤粉喷吹专用阀。

上装式和侧装式偏心半球阀区别:

上装式偏心半球阀内部零部件从阀门上部进行安装和拆解的阀门,优点是维修时,无需从管线上拆除,即可更换阀门里的配件。侧装式偏心半球阀的结构是一体式的,内部零部件是从侧面进行安装和拆解的一种阀门。

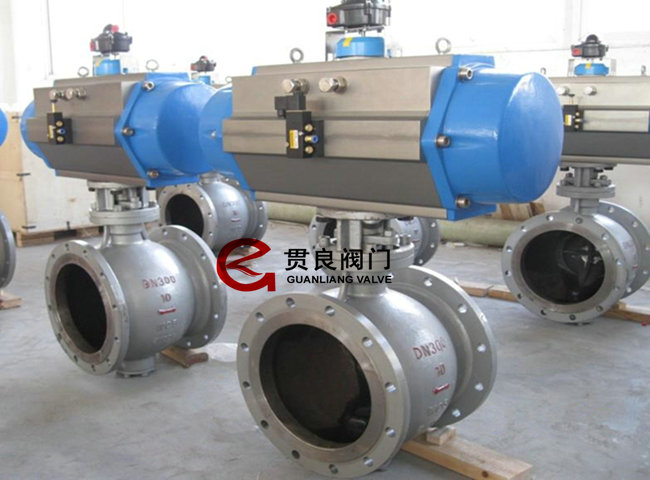

气动偏心半球阀图片


偏心半球阀优势:

1、偏心半球阀由阀体、偏心轴、阀盖、球冠、轴套、阀座等主要部件组成,通过偏心轴旋转90°来实现阀门的启闭,起到截断介质的作用。
