APL-210N限位开关型号说明及参数

时间:2017-04-17   来源:贯良自控阀门   点击:
APL210N限位开关属于机械式限位开关里的一种,阀门限位开关(阀门回讯器、回信器)是自控阀门位置显示和信号反馈的一种现场仪表,用以将阀门的开启或关闭位置以开关量(触点)的信号输出,被程控接受或计算机访样,确认后执行下一程序。该产品外观优美、机构紧凑、质量可靠、输出性能稳定、免维护等特点。是用于气动阀门上反馈开关信号的一种控制仪表。APL210N通过反馈信号被接收器追踪,能让操作人员清楚的知道阀门运作的情况,在一些苛刻工况的自动控制系统中能起到一个远程控制和报警指示的作用。

APL-210N限位开关的型号说明:

APL: 限位开关的一个系列
2:防水型
10:机械式开关 2-SPDT(单刀双掷:是指在限位开关中存在着两个接口,左边的一个接口和右边的一个接口,这两个接口是用于控制电路的启闭,现场接线时一定要注意,一次只能接一个)
N:位置显示器

APL210N限位开关参数:

防护等级:IP67/NEMA4&4X(标准) IP68(选项)
外壳设计坚固紧凑
开关位置可由指示器清楚辩识
双线接口:双1/2NPT管接口(标准)/M20,PG13.5,PF1/2”,PT1/2”(选项)
接线端子:8点(0.08-2.5mm2)
安装方便,不锈钢主轴连接部分及安装支架均符合NAMUR标准



APL-210N限位开关特点:


坚固漂亮的设计
压铸铝合金壳体,粉末涂层
开关位置可由指示器清楚辩识
快速装置凸轮,可调节凸轮通过花键和弹簧安装
开关凸轮的位置不用工具即可进行快速调整
双线接口(APL-5N 弹簧式螺栓)
防脱螺栓
拆装时螺栓附在上盖上不会脱落
APL-5N 弹簧式螺栓
安装方便,不锈钢主轴连接部分及安装支架
均符合NAMUR标准




APL210N限位开关技术要求:



防护等级: 防水 IP67 可选IP68
环境温度: -20℃~80℃
接线:2×NPT1/2、PF1/2”、M20、PG13.5
端子: 8(0.08-2.5mm2)
位置指示:关:红、开:黄
开关:机械开关×2\接近开关×2
外部涂层:聚酯涂层(黑或其它)
转轴:标准轴(17MM)、加长轴(根据要求)

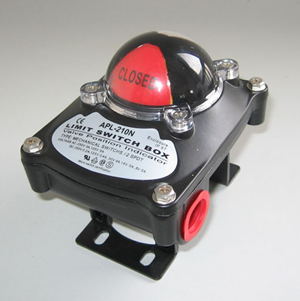

限位开关APL-210N

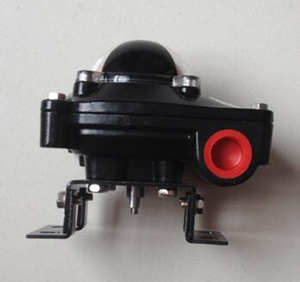

限位开关APL210N
