气动软密封蝶阀结构及作用
时间：2017-04-17 14:41:41 来源：贯良自控阀门 点击：0次

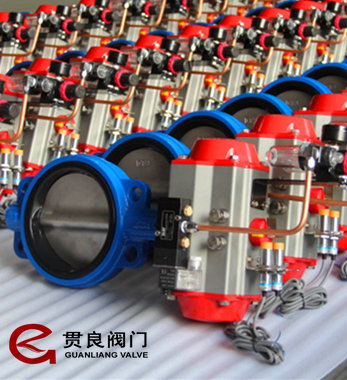

气动软密封蝶阀可分为气动对夹软密封蝶阀和气动法兰软密封蝶阀。气动软密封蝶阀的阀座为缓坡缓冲设计，阀板在关闭时接触到阀座缓冲坡，与阀座不产生硬性的磨擦，提高了使用寿命，蝶阀均可达到不低于1万的使用次数，是普通设计蝶阀的一倍（普通阀座蝶阀使用次数为3000-5000次）。从而减少了管道更换阀门频率和维修次数。阀板在接触到阀座时，在开启时，缓坡和橡胶本身弹性的联合作用下，使开启扭矩更轻。蝶阀驱动装置更小型化，降低了配套成本。

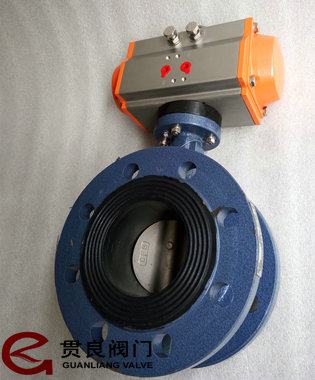

气动软密封蝶阀是由气动活塞式执行器、橡胶密封蝶阀和碳钢或不锈钢阀板、阀杆构成。气动软密封蝶阀适用于温度≤120℃如食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。我们的阀座橡胶，一次成型。决无废橡胶和二手橡胶成分。完全可以达到橡胶所承受标准温度。阀体表面采用烤漆处理，光洁无毛刺。阀板为双半轴球面设计，流通能力强。
气动软密封蝶阀参数：
相关产品：气动UPVC蝶阀 气动衬四氟蝶阀 气动卫生级蝶阀 气动衬胶蝶阀
气动软密封蝶阀是由气动活塞式执行器、橡胶密封蝶阀和碳钢或不锈钢阀板、阀杆构成。气动软密封蝶阀适用于温度≤120℃如食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。我们的阀座橡胶，一次成型。决无废橡胶和二手橡胶成分。完全可以达到橡胶所承受标准温度。阀体表面采用烤漆处理，光洁无毛刺。阀板为双半轴球面设计，流通能力强。
|
|
气动软密封蝶阀参数：
|
公称通径DN(mm) |
DN50～1000mm |
|
公称压力(MPa) |
PN1.0、1.6、2.5MPa |
|
阀体形式 |
直通铸造阀体 |
|
连接形式 |
法兰式、对夹式 |
|
阀芯形式 |
蝶板式 |
|
密封填料 |
柔性石墨、聚四氟乙烯 |
|
基本误差 |
带定位器：小于全行程的±2% |
|
回差 |
带定位器：小于全行程的±2% |
|
控制方式 |
开关型(开关两位控制)、调节型(4～20mA控制) |
相关产品：气动UPVC蝶阀 气动衬四氟蝶阀 气动卫生级蝶阀 气动衬胶蝶阀
