不锈钢气动硬密封蝶阀原理

时间:2017-04-17   来源:贯良自控阀门   点击:
不锈钢气动硬密封蝶阀概述:

气动硬密封蝶阀采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构,被广泛用于介质温度≤425℃的水泥工业、环保工程、环保设备、烟气脱硫、余热回收、冶金、矿山、电力等工作生产过中,对管道中的高温介质按不同的控制信号(蜗轮、电动、气动)改变其流量大小,从而实现工业生产过程的自动远程控制,作调节流量和载断流体使用。该阀采用三偏心结构,阀座与碟板密封面均采用不同硬度和不锈钢制作,具有良好的耐腐蚀性,使用寿命长,本阀军邮双向密封功能,产品符合国家GB/T13927-92阀门压力试验标准。

不锈钢气动硬密封蝶阀特点:

1、本阀采用三偏心密封结构,阀座与蝶板几乎无磨损,具有越观越紧的密封功能。
2、密封圈选用不锈钢制作,具有金属硬密封和弹性密封的双重优点,无论在低温和高温的情况下,均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点。
3、碟板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长.
4、大规格蝶板采用绗架结构,强度高,过流面积大,流阻小。
5、本阀具有双向密封功能,安装时不受介质流向的限制,也不受空间位置的影响,可在任何方向安装。
6、驱动装置可以多工位(旋转90°或180°)安装,便于用户使用。

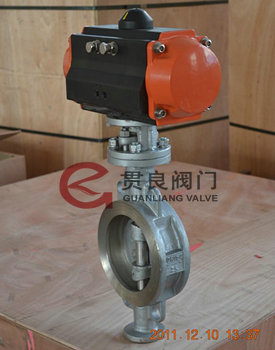

气动对夹硬密封蝶阀
气动对夹硬密封蝶阀

气动不锈钢硬密封蝶阀工作原理:

蝶阀的启闭件为圆形蝶板,工作时控制机构按受控制信号(蜗轮,气动,电动)在圆柱形通内,阀轴带动圆形蝶板做旋传运动,达到调节介质流量的目的,阀门全开全关小于90°。
