气动加长杆蝶阀用途及特点

时间:2017-04-17   来源:贯良自控阀门   点击:
加长杆气动蝶阀由气动执行器和加长杆蝶阀组成的。加长杆气动蝶阀又可分为加长杆气动软密封蝶阀和加长杆气动硬密封蝶阀。气动加长杆蝶阀适用于高空地埋工况。结构紧凑,90°回转开关轻松,密封可靠,使用寿命长,被广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中,作为调节和截止使用。加长杆可以加到1000-3000mm。

加长杆气动蝶阀特点:
1、本阀采用中线结构,具有越关越紧的密封功能,密封性能可靠。
2、密封副材料选用不锈钢和丁腈耐油橡胶配对,使用寿命长。
3、橡胶密封圈即可位于阀体上,也可以位于蝶板上,可适用不同特点的介质,供用户选择。
4、蝶板采用框架结构,强度高,过流面积大,流阻小。
5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料,就可使用于不同介质。
6、本阀具有双向密封功能,安装时不受介质流向的控制,也不受空间位置的影响,可在任何方向安装。
7、本阀结构独特,操作灵活,省力,方便。


气动加长杆蝶阀参数:


公称通径:DN40-DN1000
阀体材质:WCB、球墨铸铁、304、316
连接方式:对夹式、法兰式、LT凸耳对夹式
压力等级:PN10、PN16
结构形式:中线结构
阀板材质:尼龙涂层、304、316、316L、1.4529、2507
阀杆材质:不锈钢410、304
适用介质:水、液体、气体、油类、蒸汽、酸碱腐蚀性介质。



气动加长杆蝶阀标准:


设计制造:GB/T12238-2008
连接标准:JB/T 79.1-1994 ASME B16.10
结构长度:GB/T12221-2005 ASME B16.5
压力试验:GB/T13927-2008

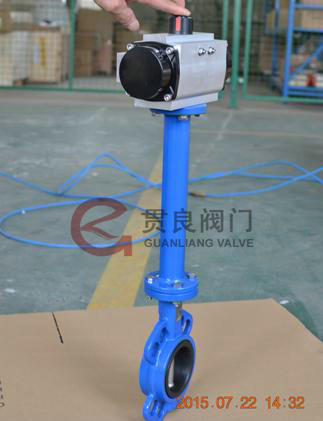

气动加长杆蝶阀
