气动刀型闸阀工作原理及图片

时间:2017-04-14   来源:贯良自控阀门   点击:
气动刀闸阀这个概念对我们是比较陌生的,但是在很多工业领域,气动刀闸阀却是被广泛使用的一种工具。从上世纪八十年代流入我国后,在矿山电厂选煤排渣中起到了非常的作用,随着时代的发展,气动刀闸阀也以它体积小,已安装拆卸的诸多优势被应用到了纸浆,食品等众多和我们生活息息相关的领域的管道系统中,气动刀闸阀的特点优势也是很多的。

气动刀型闸阀工作原理

气动刀型闸阀借助压缩空气驱动的阀门,简单地说就是用气动执行器控制阀门,从而实现阀门的开和关。其可分为上下两部分,上半部分为气动执行器,下半部分为阀门。刀型闸阀一般使用强制密封,利用外力将闸阀的阀板强行压在阀座之上,达到密封的效果。气动刀型闸阀采用不锈钢刀型闸板,具有良好的剪切作用,最适宜于浆料、粉粒料、纤维等难以控制的流体,广泛应用于造纸、石化、矿山、排浆、浆料、排水、食品等行业。

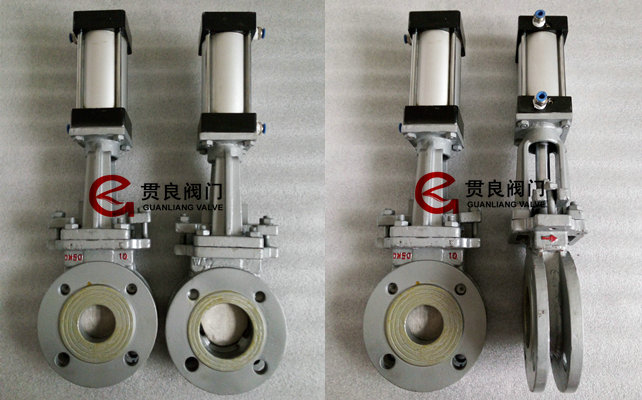

气动刀型闸阀图片

气动刀型闸阀结构特点:

A、气动刀闸阀经过多年发展后,已经将原有体积大的设备改进成为了很多超薄型的小型设备,加之经过精磨抛光处理的不锈钢表层,更提高了密封效果,而它机身小,重量轻的优势也使的设备更易安装和维修拆卸,同时可以任意选择驱动装置的特点也让其的应用领域更加广泛。
B、气动刀闸阀所采用的精密材料所制成的阀体更加的耐磨损,同时,气动刀闸阀可以根据不同客户的需求采用304,WCB等材料,在密封圈的材质上可以选用PTFE增强聚四氟乙烯,这样就能使气动其在使用中更加的耐磨损和耐腐蚀。
C、气动刀闸阀在设计中采用五点支撑法,如果设备没有开启,并承受了一定的背压时,五点支撑法就使得气动刀闸阀的阀板更加稳固,不易发生偏移现象,这样也保证了设备的安全性。
