气动阀门知识

气动阀门附件工作原理和用途

时间:2017-04-14   来源:贯良自控阀门   点击:
气动阀门主要分为:气动球阀,气动蝶阀,气动闸阀,气动截止阀,气动角座阀。气动阀门在使用中想达到性能稳定,使用寿命长久,除了要提高阀门的质量,还有就是附件的配套也是非常重要的,在这里给大家介绍下气动阀门的几个主要附件配套的工作原理和用途。

限位开关工作原理:

限位开关是自控系统中检测阀门状态的一种现场仪表,用以将阀门的开启或关闭位置以开关量(触点)的信号输出,被程控器接受或计算机寻访采样,确认后执行下一程序。该产品也可作为自系统中重要阀门联锁保护及远程报警指示之用。限位开关是远距离传送阀门打开或关闭的信号,在易燃易爆的特殊场合要选用防爆限位开关。

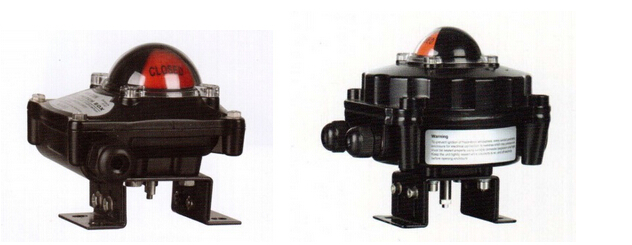

                       普通限位开关                                                           防爆限位开关


电磁阀工作原理:

配气动阀门的电磁阀主要有二位五通和二位三通这两种。二位五通电磁阀通常与双作用气动执行机构配套使用,二位三通电磁阀与单作用气动执行机构配套使用,气动阀门是通过电磁阀得电或者断电来切换气源的进气与出气从而达到阀门的开启和关闭的功能,电磁阀有单电控电磁阀和双电控电磁阀。在易燃易爆的特殊场合要选用防爆电磁阀。

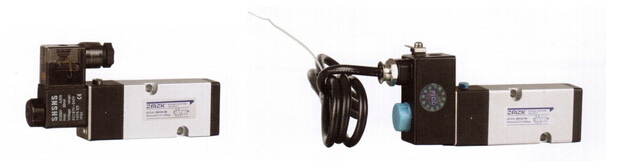

                    普通电磁阀                                                                         防爆电磁阀


气源处理三联件工作原理:

气源处理三联件是气源处理件气压传动系统中,气动三联件是指空气过滤器、减压阀和油雾器。减压器主要是对气源稳压,可以调节气缸压力的大小,压力越大阀门开关的速度就越快,使得阀门摩擦力增加,容易损坏密封圈,从而影响阀门的使用寿命;过滤器和油雾器可以过滤空气中的杂质,清洁及对气缸自动添加润滑剂,所以,我们建议用户一个阀门配套一个三联件,这样能更好的维护气动执行器,使用时间更长久。

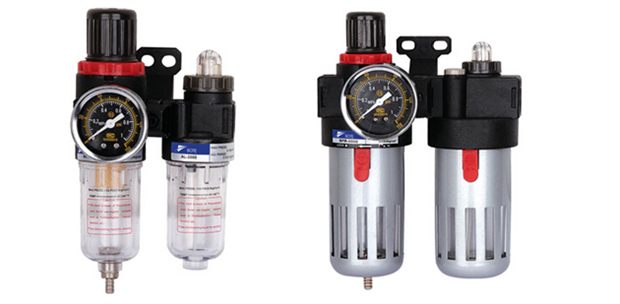

                                                            气源三联件
