气动螺纹三通球阀
- 产品型号：Q614F,Q615F
- 产品结构：L型/T型
- 产品压力：PN16-PN40
- 产品材质：304,316
- 产品规格：DN15-DN50
声 明：
产品描述中所有文字、数据、图片仅供参考，实际型号由使用工况决定！如果您需要更详细了解【气动螺纹三通球阀】的相关信息或索取相关资料，请联系我们
气动螺纹三通球阀原理：
气动内螺纹三通球阀Q614F/Q615F由气动执行器和不锈钢内螺纹三通球阀组成，采用高平台连接，安装方便。气动执行器是三通球阀的驱动装置，当工作给气源时，执行机构从0～90度回转，使三通球阀由关（开）的位置到开（关）的位置，达到对管道内介质实现流通（切断），可以配装换向电磁阀，行程开关，空气过滤减压阀，接收控制信号，切换流向后有反馈信号输出。

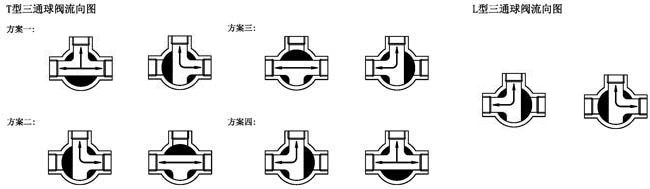

气动螺纹三通球阀流向原理图：
气动内螺纹三通球阀有L型流道和T型流道两种。气动L型螺纹三通球阀Q614F主要用来切换介质流向，使相邻90°的流道接通。气动T型螺纹三通球阀Q615F主要用于介质合流或分流，也可以用于切换流向。
气动螺纹三通球阀Q614F/Q615F参数：
气动内螺纹三通球阀Q614F/Q615F由气动执行器和不锈钢内螺纹三通球阀组成，采用高平台连接，安装方便。气动执行器是三通球阀的驱动装置，当工作给气源时，执行机构从0～90度回转，使三通球阀由关（开）的位置到开（关）的位置，达到对管道内介质实现流通（切断），可以配装换向电磁阀，行程开关，空气过滤减压阀，接收控制信号，切换流向后有反馈信号输出。
|
气动螺纹三通球阀特点： 1、换向迅速，动作快。 2、有L型三通球阀和T型三通球阀两种形式选用。 3、螺纹连接，安装方便。 4、聚四氟乙烯填料，耐腐蚀，寿命长。 5、阀杆下装式，保证安装。 6、不锈钢材料，适用各种介质。 7、按照国际标准ISO5211设计，安装维护方便。 |
 |
气动螺纹三通球阀流向原理图：
气动内螺纹三通球阀有L型流道和T型流道两种。气动L型螺纹三通球阀Q614F主要用来切换介质流向，使相邻90°的流道接通。气动T型螺纹三通球阀Q615F主要用于介质合流或分流，也可以用于切换流向。
气动螺纹三通球阀Q614F/Q615F参数：
| 公称通径DN(mm) | 10 | 15 | 20 | 25 | 32 | 40 | 50 |
|---|---|---|---|---|---|---|---|
| 公称压力(MPa) | PN1.6、2.5、4.0 MPa | ||||||
| 阀体形式 | 三段式分体式阀体 | ||||||
| 连接形式 | 螺纹式、焊接式 | ||||||
| 阀芯形式 | "O"型球形阀芯 | ||||||
| 动作范围 | 0～90° | ||||||
| 泄露量 | 按GB/T4213-92，小于额定KV0.01% (软密封：零泄漏) | ||||||
| 基本误差 | 带定位器：小于全行程的±2% | ||||||
| 死区 | 带定位器：小于全行程的±2% | ||||||
| 可调范围 | 250：1 | ||||||
| 型号 | Q614F-16P，Q614F-25P，Q614F-40P，Q615F-16P，Q615F-25P，Q615F-40P | ||||||
| 控制方式 | 开关两位控制、4～20mA模拟量信号控制 | ||||||
