气动法兰三通球阀
- 产品型号：Q644F/H,Q645F/H
- 产品结构：L型/T型
- 产品压力：1.6MPa-6.4MPa
- 产品材质：WCB,304,316
- 产品规格：DN15-DN300
声 明：
产品描述中所有文字、数据、图片仅供参考，实际型号由使用工况决定！如果您需要更详细了解【气动法兰三通球阀】的相关信息或索取相关资料，请联系我们
气动三通法兰球阀概述：
气动三通球阀有气动L型三通球阀Q644F/H和气动T型三通球阀Q645F/H两种形式。L型三通球阀主要用于流向切换，介质从一路流入，从另外二路中的一路流出，或两路流入，控制其中一路流出。T型三通球阀可以用于合流与分流，一路流入，另外两路同时流出，或两路同时流入，合流为一路流出。或直通与角式流向切换。三通球阀转动90°即可换向，切换迅速。适用于远程操控，使用方便。
气动三通球阀原理：
气动三通法兰球阀Q644H/Q645H用于工业控制系统中，它是由气动执行机构和三通球阀组成，气动执行机构是三通球阀的驱动装置，当工作给气源时，执行机构从0～90度回转，使三通球阀由关(开)的位置到开(关)的位置，达到对管道内介质实现流通(切断)，满足不同的工艺要求。

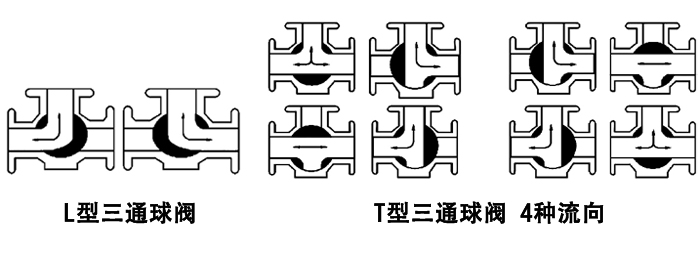

气动三通球阀流向原理图：
气动三通球阀参数：
气动三通球阀有气动L型三通球阀Q644F/H和气动T型三通球阀Q645F/H两种形式。L型三通球阀主要用于流向切换，介质从一路流入，从另外二路中的一路流出，或两路流入，控制其中一路流出。T型三通球阀可以用于合流与分流，一路流入，另外两路同时流出，或两路同时流入，合流为一路流出。或直通与角式流向切换。三通球阀转动90°即可换向，切换迅速。适用于远程操控，使用方便。
气动三通球阀原理：
气动三通法兰球阀Q644H/Q645H用于工业控制系统中，它是由气动执行机构和三通球阀组成，气动执行机构是三通球阀的驱动装置，当工作给气源时，执行机构从0～90度回转，使三通球阀由关(开)的位置到开(关)的位置，达到对管道内介质实现流通(切断)，满足不同的工艺要求。
|
Q644F/Q645F法兰气动三通球阀特点： 1、L型三通球阀主要用于切换流向。 2、T型三通球阀可用于分流或合流，也可以用于流向切换。 3、切换时间短，换向迅速。 4、下装式阀杆，安全可靠。 5、L型和T型更换球芯就可以互换。 6、配装换向电磁阀，行程开关，方便远程控制。 7、流体阻力小，全通径的球阀基本没有流阻。 8、结构简单、体积小、重量轻。 |
 |
气动三通球阀参数：
| 公称通径 DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L型球阀型号 | Q644F-16C/P，Q644F-25C/P，Q644F-40C/P，Q644F-64C/P | |||||||||||
| T型球阀型号 | Q645F-16C/P，Q645F-25C/P，Q645F-40C/P，Q645F-64C/P | |||||||||||
| 阀体形式 | 二段分体式铸造阀体 | |||||||||||
| 阀盖形式 | 整体式 | |||||||||||
| 压盖型式 | 螺栓压紧式 | |||||||||||
| 密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料 | |||||||||||
| 连接方式 | 法兰式、螺纹式(适用于1/2"～2") | |||||||||||
| 阀芯形式 | 三通球型阀芯 | |||||||||||
| 流量特性 | 近似快开特性 | |||||||||||
| 泄露量 | 软密封：零泄露；金属密封：按GB/T4213-92，小于额定KV0.01% | |||||||||||
| 基本误差 | ±1% | |||||||||||
| 回差 | ±1% | |||||||||||
| 死区 | ≤1% | |||||||||||
| 配置执行器型号 | GT、SR、ST、AT、AW系列单双作用气动执行器 | |||||||||||
| 控制方式 | 开关两位控制、4-20mA模拟量控制 | |||||||||||
