气动三片式卡箍球阀

气动三片式卡箍球阀

  • 产品型号:Q681F
  • 产品结构:直通式
  • 产品压力:PN16-PN64
  • 产品材质:304,316
  • 产品规格:DN15-DN100

声 明:
产品描述中所有文字、数据、图片仅供参考,实际型号由使用工况决定!如果您需要更详细了解【气动三片式卡箍球阀】的相关信息或索取相关资料,请联系我们

气动三片式卡箍球阀概述:

气动三片式卡箍球阀Q681F主用应用在快速切断、分配和改变介质的流动管道中。气动三片式快装球阀采用高平台设计,阀体和气缸直接用螺纹固定,更换简单,现场技术人员就可操作,节省成本。三片式卡箍球阀的优势是密封圈易更换,如果阀门没有坏,而密封圈长时间使用因为磨损造成泄漏,这时现场操作人员可以自行更换密封圈,从而节约成本,提高效率。具有结构紧凑、体积精小、运行可靠、密封性好、维修容易、安装方便、适应性强等优点。


气动三片式快装球阀特点:


全通径设计,流阻小。
球芯转动90°实现开关,开关时间短。
进出口双向密封,实现Ⅵ级零泄漏。
填料采用聚四氟乙烯,防腐耐用。
阀杆采用下装式结构,确保安全。
三片式结构,方便安装和维护。
与气动执行器连接接口按照国际标准ISO5211设计,安装方便。



气动三片式卡箍球阀工作原理:

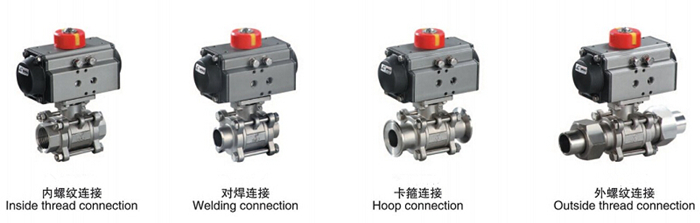

气动三片式卡箍球阀Q681F体积小,安装方便。气动三片式快装球阀采用卡箍连接方式,是由三部分阀壳组成,由四只较长螺栓从两端夹住中间阀体与阀球而成。气动三片式卡箍球阀是通过气动执行器90度的旋转来带动球体的旋转,只需很小的转动力矩就能将阀门关紧严密,从而可达到快速截断切断。执行器与阀体的采用免支架连接减少了发生故障的机率。适用于轻工机械体积小空间窄的场合。



气动三片式快装球阀Q681F参数:


执行器 单双作用气动执行器
供气压力 0.4~0.7MPa
气源接口 G1/4"、G1/8"、G3/8"、G1/2"
环境温度 -30~+70℃
作用形式 单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)
双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL)
可配附件 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
