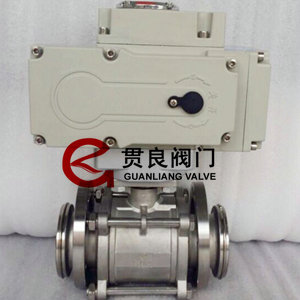

电动高真空球阀
- 产品型号：GUD
- 产品结构：浮动式
- 产品压力：1.3×10-7Pa～6×105pa
- 产品材质：304,316
- 产品规格：DN10-DN200
声 明：
产品描述中所有文字、数据、图片仅供参考，实际型号由使用工况决定！如果您需要更详细了解【电动高真空球阀】的相关信息或索取相关资料，请联系我们
电动高真空球阀原理：
电动高真空球阀GUD利用电动执行器驱动阀杆与球芯来执行启闭动作，达到接通或者切断真空系统管路中的介质流。电动真空球阀采用活套法兰，卡箍快装，内螺纹连接方式。球阀采用不锈钢材料，阀座采用聚四氟乙烯。电动高真空球阀为直通式，靠球面密封，因而既能用在真空状态下，也能在低压状态下使用，并可任意位置安装。应用于真空、乳制品、酒业、生物工程、食品及化工领域。
GUD电动高真空球阀特点：
1、标准化、模块化设计，易于更换及维修；
2、便于清洁的设计；
3、高真空球阀采用节能设计，体积小。
4、可以在真空负压和正压工况下使用。
5、电动执行器驱动球阀开关，使用方便。
6、开关到位时，执行器有反馈信号输出，方便远程控制。

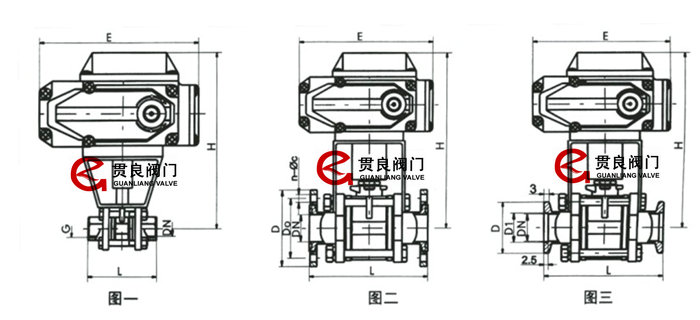

螺纹连接的外形及连接尺寸
活套法兰连接（GB6070)
卡箍式连接（GB4982)
电动高真空球阀GUD利用电动执行器驱动阀杆与球芯来执行启闭动作，达到接通或者切断真空系统管路中的介质流。电动真空球阀采用活套法兰，卡箍快装，内螺纹连接方式。球阀采用不锈钢材料，阀座采用聚四氟乙烯。电动高真空球阀为直通式，靠球面密封，因而既能用在真空状态下，也能在低压状态下使用，并可任意位置安装。应用于真空、乳制品、酒业、生物工程、食品及化工领域。
GUD电动高真空球阀特点：
1、标准化、模块化设计，易于更换及维修；
2、便于清洁的设计；
3、高真空球阀采用节能设计，体积小。
4、可以在真空负压和正压工况下使用。
5、电动执行器驱动球阀开关，使用方便。
6、开关到位时，执行器有反馈信号输出，方便远程控制。
螺纹连接的外形及连接尺寸
|
电动真空球阀 型号 |
DN | G | H | E | L |
|---|---|---|---|---|---|
| GUD-10G | 10 | 1/4" | 153 | 157 | 68 |
| GUD-16G | 16 | 1/2" | 172 | 157 | 72 |
| GUD-20G | 20 | 3/4" | 178 | 157 | 82 |
| GUD-25G | 25 | 1" | 187 | 157 | 90 |
| GUD-32G | 32 | 1-1/4" | 206 | 157 | 112 |
| GUD-40G | 40 | 1-1/2" | 212 | 157 | 120 |
| GUD-50G | 50 | 2" | 265 | 157 | 145 |
| GUD-63G | 63 | 2-1/2" | 305 | 207 | 185 |
| GUD-80G | 80 | 3" | 330 | 207 | 210 |
| GUD-100G | 100 | 4" | 350 | 207 | 268 |
活套法兰连接（GB6070)
| 电动真空球阀型号 | DN | D | D0 | H | E | L | n-Φd |
|---|---|---|---|---|---|---|---|
| GUD-10F | 10 | 55 | 40 | 153 | 157 | 84 | 4-Φ6.6 |
| GUD-16F | 16 | 60 | 45 | 172 | 157 | 84 | 4-Φ6.6 |
| GUD-25F | 25 | 70 | 55 | 187 | 157 | 114 | 4-Φ6.6 |
| GUD-32F | 32 | 90 | 70 | 206 | 157 | 140 | 4-Φ9 |
| GUD-40F | 40 | 100 | 80 | 212 | 157 | 160 | 4-Φ9 |
| GUD-50F | 50 | 110 | 90 | 265 | 157 | 170 | 4-Φ9 |
| GUD-63F | 63 | 130 | 110 | 305 | 207 | 195 | 4-Φ9 |
| GUD-80F | 80 | 145 | 125 | 330 | 207 | 203 | 8-Φ9 |
| GUD-100F | 100 | 165 | 145 | 350 | 207 | 280 | 8-Φ9 |
卡箍式连接（GB4982)
|
电动真空球阀 型号 |
DN | D1 | D | H | E | L |
|---|---|---|---|---|---|---|
| GUD-10KF | 10 | 12.2 | 30 | 153 | 157 | 84 |
| GUD-16KF | 16 | 17.2 | 30 | 172 | 157 | 84 |
| GUD-25KF | 25 | 26.2 | 40 | 187 | 157 | 114 |
| GUD-32KF | 32 | 34.2 | 55 | 206 | 157 | 140 |
| GUD-40KF | 40 | 41.2 | 55 | 212 | 157 | 160 |
| GUD-50KF | 50 | 52.2 | 75 | 265 | 157 | 170 |
