电动四通球阀
- 产品型号：Q946F,Q916F
- 产品结构：四通式
- 产品压力：1.6MPa-32.0MPa
- 产品材质：WCB,304,316
- 产品规格：DN15-DN600
声 明：
产品描述中所有文字、数据、图片仅供参考，实际型号由使用工况决定！如果您需要更详细了解【电动四通球阀】的相关信息或索取相关资料，请联系我们
电动四通球阀概述：
电动四通球阀可分为电动螺纹四通球阀Q916F和电动法兰四通球阀Q946F两种，四通球阀为X形垂直通道的球阀，球体的两条通道为X形布置，四个通道口径均布于球体赤道圆周截面上，当球芯旋转90度时，能使相近两个通道实现相通，主要用于电站系统中双向供水旋转阀，每旋转90度，可以切换供水方式。电动螺纹四通球阀以替代四个阀门，简化程序、方便操作，降低成本，便于控制，同步性好。电动法兰四通球阀适用于远程自动控制。
电动四通球阀标准：
电动四通球阀材料：
电动四通球阀可分为电动螺纹四通球阀Q916F和电动法兰四通球阀Q946F两种，四通球阀为X形垂直通道的球阀，球体的两条通道为X形布置，四个通道口径均布于球体赤道圆周截面上，当球芯旋转90度时，能使相近两个通道实现相通，主要用于电站系统中双向供水旋转阀，每旋转90度，可以切换供水方式。电动螺纹四通球阀以替代四个阀门，简化程序、方便操作，降低成本，便于控制，同步性好。电动法兰四通球阀适用于远程自动控制。
|

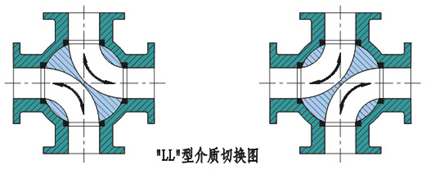

电动四通球阀Q946F/Q916F特点： 1、流道为双L型，可以使相邻流到连通。 2、阀体和端盖采用脱蜡精密铸造。 3、阀杆防爆出设计，全流量通径浮动球。 4、采用ISO5211直接安装执行器的高平台设计。 5、球阀与球体之间带防静电装置。 6、双碟形弹片自动压紧填料设计。 |
 |
| 设计标准 | ASME B 16.34 GB/T12224 |
|---|---|
| 结构长度 | ASME B 16.10 GB/T12221 |
| 连接法兰 | ASME B 16.5、JB/T 79 |
| 试验和检验 | JB/T9092 API 598 |
| 型号 | Q916F-16P，Q916F-25P，Q916F-40P，Q946F-16C/P，Q946F-25C/P，Q946F-40C/P |
电动四通球阀材料：
| 零件名称 | 材料 | |||
|---|---|---|---|---|
| 阀体 | WCB | 304(CF8) | 316(CF8M) | 316L(CF3M) |
| 球体 | 2Cr13+氮化处理 | 304 | 316 | 316L |
| 阀杆 | 2Cr13 | 304 | 316 | 316L |
| 密封填料 | V型聚四氟乙烯填料、柔性石墨、金属石墨缠绕垫 | |||
| 阀座密封圈 |
PTFE(聚四氟乙烯)、PPL(对位聚苯)、金属密封(硬质合金) |
|||
