重庆川仪电动执行器-M系列电动执行机构

时间:2017-04-14   来源:贯良自控阀门   点击:
重庆川仪M系列电动执行机构是自动控制系统中的终端控制单元仪表,通过就地或远程的方式实现对阀门的开启、关闭以及自动调节。其多回转型适用于闸阀、截止阀、隔膜阀等;其部分回转型适用于蝶阀、球阀和风门挡板等被调机构;其直线型适用于直通类的调节阀门。

M8500/M8600系列变频型电动执行器是驱动终端控制单元(阀门,挡板等)的专用设备。本产品以美国微芯科技公司(Microchip Technology Inc.)的新一代内嵌DSP引擎的16位高性能单片机--dsPIC 数字信号控制器(简称DSC)为核心,采用当代先进的变频控制技术,实现了理想的柔性起动和柔性定位控制,减少了机械冲击。还具有过力矩、过热等一系列自诊断、自保护功能,对阀门等终端调节机构具有优良的保护效果。采用变频控制,定位过程中的速度和输出力(矩)可灵活调节,实现了高精度定位且无过冲。起动电流接近电机的额定电流,为常规的开关控制起动电流的四分之一到八分之一,减少了对本机驱动器件和电机的冲击,可靠性高。

重庆川仪M系列智能变频电动装置是具有国际一流品质、技术领先、功能强大的智能变频执行机构。根据用户要求,本产品还可具有红外通信功能或符合profibus-DPV1协议的总线通信功能,可实现产品的数字通信控制、快速设置、遥控操作、故障诊断和信息采集。

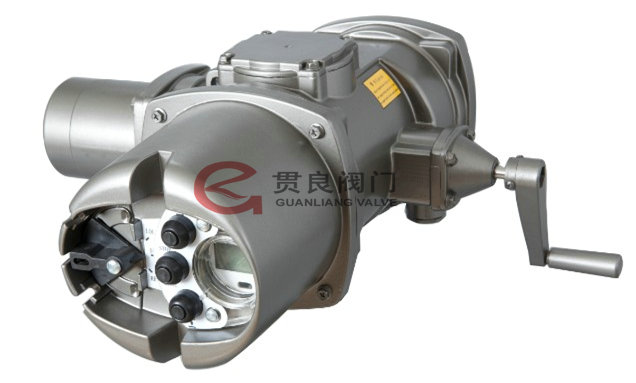

M系列智能变频电动执行机构

重庆川仪M系列智能变频电动执行机构适用于位式控制、开关(脉冲)量控制、模拟量连续控制、及总线控制等场合,且具有隔爆型产品。规格系列齐全,控制模式适宜性广,能更好地针对控制系统中不同要求,能为客户提供优化配置成套的执行机构产品。

重庆川仪M系列电动装置参数:
基本误差   ±1%
回差   1%
死区   0.5%~10%
阻尼特性   无振荡
环境温度   -25℃~+70℃
相对湿度   <95%(无冷凝)
供电电源   380V(340V~440V),50Hz  3PH(优先选择)或220V+10%/-15%,50Hz  1PH
模拟输入  4~20mA d.c.
模拟输出  0/4~20mA d.c.
数字输入  四通道,E1~E4状态"0":-3~+5V  状态:"1": +12~+35V
数字输出  4~7路开关量 A1~A4(A1~A7  Vmax=50V,  Imax≤150mA,Imin≥1mA其中2(3)路常开 2(4)路常闭
防护等级  IP67(IP68可选)

重庆川仪M系列电动执行器特点:
1、数字化:电动执行机构的位移、速度、转向传感器采用无接触式霍尔传感器,分辩率高、 无磨损、寿命长、数字信号直接传输微处理器,传感器精度高,抗干扰能力强,不受环境温度的影响
2、智能化:位移、速度、转矩(推力)等全方位微处理控制,完善的智能化动态监控、自处理确保设备安全运行
3、变频控制:实现速度、力矩双向可调、变速定位实现执行机构高精度、无过冲、使得阀门的使用寿命大大提高
4、现场总线:可配置Modbus或Profibus等现场总线
5、组态设置:具有红外摇控、无线摇控、就地按钮或PC电脑实现参数设置、控制和通讯。
6、隔爆性能:防爆等级为dⅡCT4(可选)
