电动三通球阀
- 产品型号：Q944F/H,Q945F/H
- 产品结构：L型/T型
- 产品压力：PN16,PN25,PN40,PN64
- 产品材质：WCB,304,316
- 产品规格：DN15-DN300
声 明：
产品描述中所有文字、数据、图片仅供参考，实际型号由使用工况决定！如果您需要更详细了解【电动三通球阀】的相关信息或索取相关资料，请联系我们
电动三通球阀原理：
电动三通法兰球阀Q944F/Q945F是由回转式角行程电动执行器及三通球阀组成，阀芯孔道有L型和T型两种结构形式，采用控制阀芯旋转角度，改变阀芯孔道与管道口的连接状态，可实现对三条支管不同的组合控制。电动三通球阀以电源为动力源，接受控制系统的开关信号，通过单相电源切换驱动可逆单相齿轮减速机，使球阀按规定要求对管路进行切换。电动L型三通球阀Q944F/H对管道中介质流向的切换，也能使相互垂直的两个通道连通或关闭。电动T型三通球阀Q945F/H不仅可实现介质流向的切换，也可使三个通道相互连通，现时也可关闭任一通道，使另外两个通道连通，灵活控制管路中介质的合流或分流。
电动L型/T型三通球阀特点：
1、结构紧凑、启闭迅速、流道畅通、流体阻力小。
2、密封性能好：利用四面阀座材料聚四乙烯弹性变形实现无泄漏密封。
3、一阀多用：任一通口可用作入口而无泄漏，三通既可制成L型通口，也可制成T型通口。
4、维修方便：在系统卸压后，无需拆下整个阀体就可以进行检查和维修。

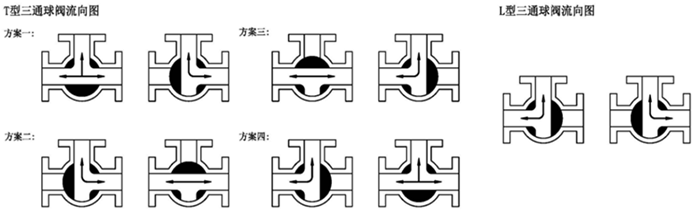

电动三通球阀流向原理图：
三通球阀分L型和T型。L型三通球阀适用于介质流向的切换，能使相互垂直的两个通道连通：T型三通球阀适用于介质的分流、合流或流向切换，T型孔道可以使三个通道互相连通或使其中两个通道连通，三通球阀一般采用两个阀座结构，亦可根据用户要求采用四阀座结构。
电动三通球阀零件材料：
电动三通法兰球阀Q944F/Q945F是由回转式角行程电动执行器及三通球阀组成，阀芯孔道有L型和T型两种结构形式，采用控制阀芯旋转角度，改变阀芯孔道与管道口的连接状态，可实现对三条支管不同的组合控制。电动三通球阀以电源为动力源，接受控制系统的开关信号，通过单相电源切换驱动可逆单相齿轮减速机，使球阀按规定要求对管路进行切换。电动L型三通球阀Q944F/H对管道中介质流向的切换，也能使相互垂直的两个通道连通或关闭。电动T型三通球阀Q945F/H不仅可实现介质流向的切换，也可使三个通道相互连通，现时也可关闭任一通道，使另外两个通道连通，灵活控制管路中介质的合流或分流。
电动L型/T型三通球阀特点：
1、结构紧凑、启闭迅速、流道畅通、流体阻力小。
2、密封性能好：利用四面阀座材料聚四乙烯弹性变形实现无泄漏密封。
3、一阀多用：任一通口可用作入口而无泄漏，三通既可制成L型通口，也可制成T型通口。
4、维修方便：在系统卸压后，无需拆下整个阀体就可以进行检查和维修。
|
电动三通球阀技术指标： 控制精度：0.1%～3.1%可调。 接受控制信号：0～10mA.DC、4～20mA.DC或1～5V.DC。 按键选择：输入信号中断时：“中断”模态；正逆动作选择；控制精度选择。 电动装置全开、全闭位置自动定位标定，方便准确。 按输入信号和电动装置位置进行智能步距调整自动定位，抑制振荡精度高。 输出电动装置位置信号：4～20mA.DC对应电动装置全闭、全开。 |
 |
三通球阀分L型和T型。L型三通球阀适用于介质流向的切换，能使相互垂直的两个通道连通：T型三通球阀适用于介质的分流、合流或流向切换，T型孔道可以使三个通道互相连通或使其中两个通道连通，三通球阀一般采用两个阀座结构，亦可根据用户要求采用四阀座结构。
电动三通球阀零件材料：
| 零件名称 | 材料名称 | |||
|---|---|---|---|---|
| 阀体 | WCB | 304(CF8) | 316(CF8M) | 316L(CF3M) |
| 球体 | 2Cr13+氮化处理 | 304 | 316 | 316L |
| 阀杆 | 2Cr13 | 304 | 316 | 316L |
| 密封圈 | 聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯、柔性石墨 | |||
| 适用介质 | 水、气体、蒸汽、油品等 | 硝酸等腐蚀性介质 | 醋酸等腐蚀介质 | 尿素等腐蚀性介质 |
