ZHB系列智能电动执行机构-重庆川仪电动头

时间:2017-04-14   来源:贯良自控阀门   点击:
ZHB系列智能电动执行机构(简称执行机构)系我厂引进德国哈特曼•布朗公司技术生产的智能产品,适用于各类工艺过程自动控制系统之中。它接受上位调节仪表的控制信号,输出转角位移和机械转矩,控制各类阀门、挡板的开度,调节工艺管路中流体介质的流量,实现工艺参数的自动控制。

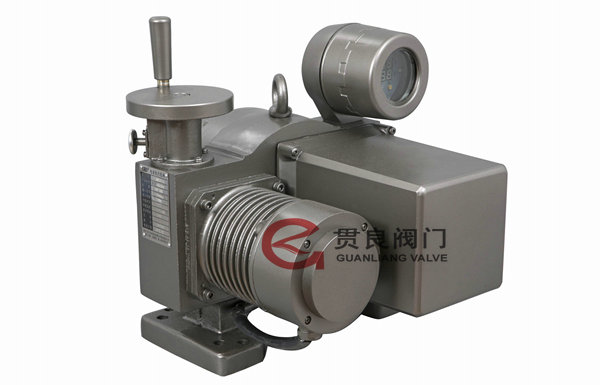

ZHB系列智能电动执行机构

重庆川仪ZHB电动头参数:

调节信号输入 4~20mA d.c.兼容HART总线通讯协议的数字信号
位置反馈信号输出 4~20mA d.c.
基本误差 ±1.0%
回差 1%
死区 1%.调节范围:0.3%~3%
偏差报警门限 5%~110%。偏差报警时输出闭合触点的报警信号,并按照预先设定的程序使阀位就地保持或运行到全开或全关的位置
中途限位 下限:0%~55%,下限:45%~100%
信号断线或超限保护 当调节信号或反馈信号中断或超限时,输出闭合触点的报警信号,并按照先设定的程序使阀位就地保持或运行到全开或全关的位置
故障报警触点容量 动合:5A  220V a.c.
输出行程特性变换 一般情况下执行机构的输出位移与输入信号呈线性关系,当需要时可将其设置成等百分比特性,或二十段不同斜率的线性曲线,以适应特殊的工艺要求
环境温度监测 本产品内置温度传感器,可对现场温度实时监测,超过允许范围将发出报警触点信号
额定转矩 40~6000Nm(详见规格参数表)
防护等级 IP65
环境条件 温度-20℃~+70℃,相对湿度≤95%.周围空气中不含有腐蚀性介质及易燃易爆物质
电源 220V±10%  50Hz

重庆川仪ZHB电动执行器特点:

兼容4~20mA d.c.模拟信号及符合HART总线通信协议的数字信号,系统构成灵活,适应性强。
一体化结构,不需另配伺服放大器,简化系统构成。
智能定位,精度高,阻尼特性好。
具有电制动功能,不带机械制动器,无摩擦损耗,工作寿命长。
可就地或远程(带通信功能的产品)调整零点及量程,方便快捷。
现场按键手动操作,并带调节信号及阀位信号等多参数显示。
无触点中途限位,确保系统安全。
具有信号断线、偏差过大、电机堵转、过热等多种故障诊断及报警、处理等功能。
具有正反作用自动识别、阀门流量特性变换、用户设定任意流量特性曲线功能。
数字滤波,抗干扰能力强、无触点位移传感器,可靠性高。
体积小,重量轻,比传统同类产品减小三分之一。
