螺纹气动三片式球阀实拍图片

时间:2017-04-17   来源:贯良自控阀门   点击:
气动三片式球阀概述:

螺纹气动三片式球阀体积小,是由三部分阀壳组成,由四只较长螺栓从两端夹住中间阀体与阀球而成。其优点是维修拆卸时不用拆卸管路螺纹,而直接拆卸四只螺栓,阀体中间部分既可取出。阀体铸造采用台湾引进的先进工艺,结构合理、造型美观。阀座采用弹性密封结构,密封可靠,启闭轻松;阀杆采用有倒密封的下装式结构阀腔异常升压时,阀杆不会被冲出。

螺纹气动三片式球阀原理:

螺纹气动三片式球阀是通过气动执行器90度的旋转来带动球体的旋转以达到介质的流通与阻断。执行器与阀体的直接连接减少了发生故障的机率。适用于轻工机械体积小空间窄的场合。气动三片式球阀连接形式另有对焊(BW),外螺纹带焊接管,承插焊(SW),并均可带国际标准ISO支架平台和锁定装置。气动螺纹三片式球阀适用于轻工机械体积小空间窄的场合。

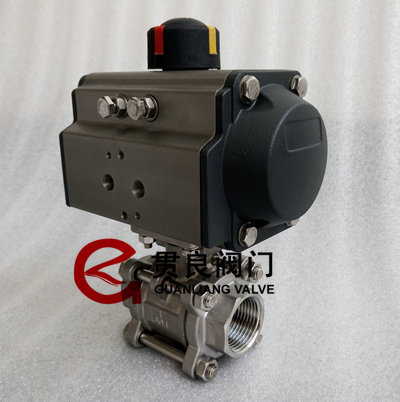

气动三片式球阀

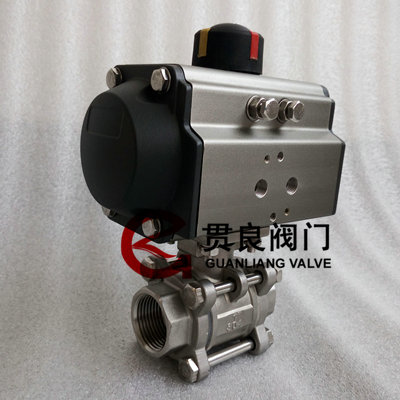

气动螺纹球阀
