精小型电动执行器接线图
时间:2016-11-16 14:53:44 来源:贯良自控阀门 点击:
0
次
精小型电动执行器
与同类产品相比具有卓越的性能,其外表精致小巧,压铸铝合金外壳,外表精细流畅并能减少电磁干扰;开关型、无源触点型、比例型、智能调节型应有尽有;蜗轮与蜗杆完美结合,和谐联动,蜗轮输出一体化有效地减少了连接间隙,使传动精度大幅度提高;免点检、免加油、防锈防水、任意角度安装;电气限位、机械限位、过热保护、过载保护、除湿保护;高度集成智能化模块,数字设定、数字整定、自诊断高度精确,无需定位器,自动控制,一机多能;通过AC1500V耐压检测,H级高度绝缘电机,保障机体和生产安全;采用单相、三相、直流电源,外接线路简单;

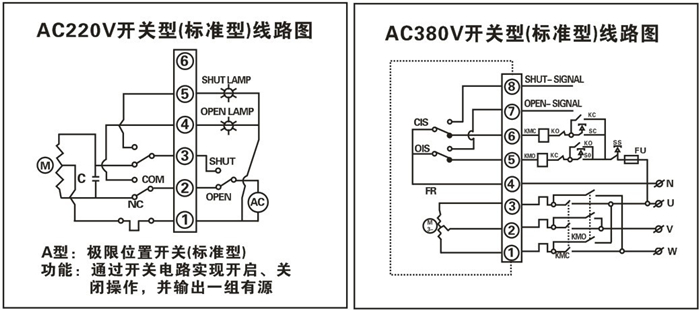

开关型电动执行器接线图

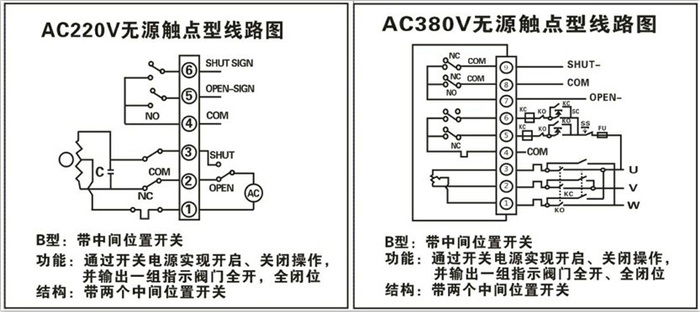

无源触点型电动执行器接线图

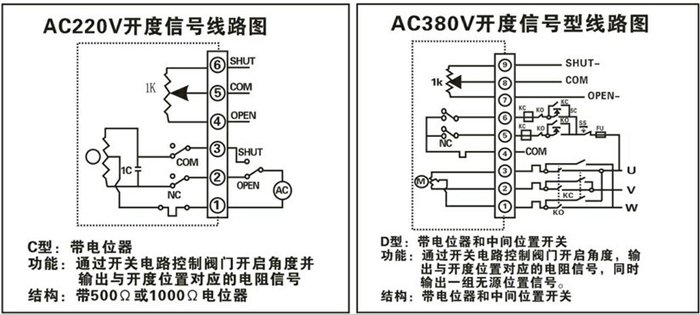

开度信号型电动执行器接线图

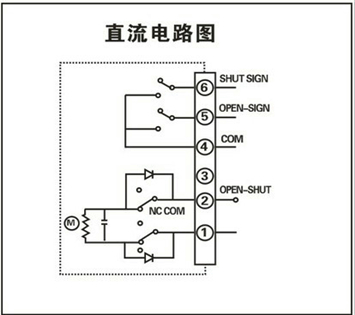

直流电路接线图
