电动执行机构与阀门安装要求

时间:2016-11-16 14:50:37  来源:贯良自控阀门  点击:0
电动执行器将驱动装置和传动机构设计成一体,具有体积小、重量轻、外型美观的特点。贯良自控阀门专业从事电动执行器、角行程电动头、阀门电动装置、电动执行机构、精型电动阀门,及自动化控制系统的研究。电动执行机构与阀门安装要求有哪些?有以下四点。

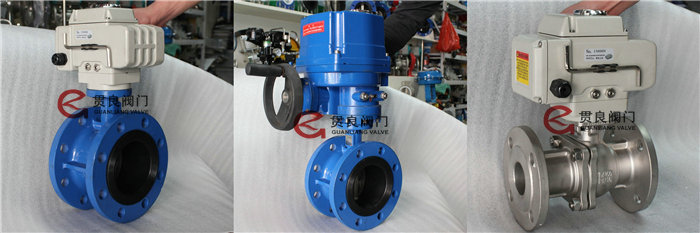

电动阀门

一、安装环境
电动执行器即可在室内安装,也可在室外安装。
电动执行器属非防爆产品,请注意避开易燃、易爆等环境。
要长期有雨水、原料等飞溅物和阳光直射的环境,需要安装保护整体的防护装置。
请预留接线、手动操作等维修用空间。
周边环境温度-30~+60℃范围内。

二、工作介质温度
与阀门配套使用时,工作介质温度传到机体上面,机体温度会升高。
工作介质是高温时,与阀门连接的支架起减少热传导作用。
工作介质温度60℃以下时请选用标准支架。
工作介质温度60℃以上时请选用标准支架。

三、安装在阀门上
手动转动阀门,确定无异常情况,并使用阀门处于全闭位置。
将支架固定在阀门上。
将联轴器一端套在阀门芯轴上。
将电动执行机构转全闭位置,出力轴插入联轴器四方孔内。
紧固电动执行机构和支架间的螺钉。
用手柄转动执行机构,确认运动平衡,无偏心,无弯斜,注意不要超程。

四、安装在电缆线
①电线管外径是Φ9~Φ11。
②要充分采取防水对策。
③执行机构应高于电线管,使电线管内水珠不流进
执行机构以确保其安全。
用电缆时,其外径是Φ9~Φ11的电缆。
一律不准使用与线锁不相适应的电缆,否则水可以从线锁进入执行机构内损坏所有内部零件上。
信号线原则上要使用屏蔽线,不要与动力线平行配线。
