电动高压球阀原理和安装方法

时间:2017-04-14 11:02:44  来源:贯良自控阀门  点击:0
电动高压球阀适用于液压糸统和化工系统的各种管道上作启闭用。阀体采用优质锻钢件,表面进行镀铬处理,外表美观、操作方便、密封性能好,是液压糸统管路上的首选产品。高压电动球阀具有旋转的90度动作,球有圆形通孔通过轴线,当球旋转90度时,在进、出口处应全部呈现球面,从而截断流动,反之既呈现通孔,使介质通过。全通径的球体内腔为介质提供了阻力很小、直通的流道。

电动高压球阀原理

电动高压球阀是由锻钢高压阀体及电子式角行程电动执行器组成。电动执行器采用一体式结构,输入220V电源即可直接进行开关量调节,亦可内置伺服模块,输入控制信号(4~20mADC或1~5VDC)及单相电源即可控制运转。电动高压球阀主要零部件经过专业厂家锻制,克服了铸钢阀门潜在的缺陷,在最大工作压力下能够保持其结构的抗压均匀性。电动高压球阀广泛应用于化工、石油、天然气、冶金、等行业及含硫化氢介质、杂质多、腐蚀严重的天然气长输管线。

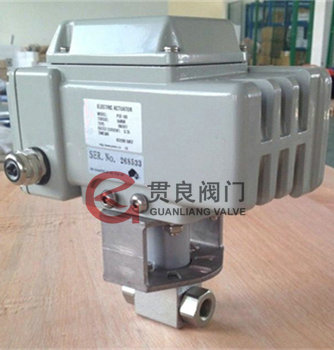

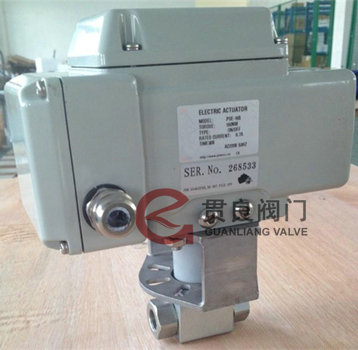

电动高压球阀电动不锈钢高压球阀

电动高压球阀安装:

电动高压球阀在安装时,由于阀门体积很小,而电动执行器因为要保持足够的力矩使高压球阀正常动作,应加大执行器的配置,导致两者安装连接时存在一定的难度。如何保证高压球阀与电动执行器能够坚固连接、安全使用呢?通常情况下,在高压球阀的上部定制四个螺栓孔,然后根据阀轴的大小做好连接支架和连接轴,使阀门与执行器完全配套无缝连接。但是这种安装方法对于小口径的阀门来说不是很适用,因为阀门大小,定制螺栓孔时容易把阀体打穿,需小心谨慎。还有一种办法就是,另外做一个连接板,做好连接孔后焊接在阀体上面,然后把连接轴和连接支架固定,再安装电动执行器。需要注意的是,在焊接时避免因温度过高把电动高压球阀的密封部件损坏。

电动高压球阀特点:

高压球阀在管道上主要用于切断、分配和改变介质流动方向。它的大枢轴结构保证在高压下准确的球体中心位置,保证了阀门良好的操作性能;枢轴采用防吹出保护结构,有效地防止泄漏;低磨擦系数的轴承,使得扭矩减少到最小,便于阀门启闭;阀杆与阀体有效的接触,使防静电接地装置性能优越等。具有性能优异,可靠性高,用途广泛,价格合理等优点。
