气动高真空球阀安装说明和特点

时间:2017-04-14   来源:贯良自控阀门   点击:
气动高真空球阀是适用于真空系统中用来开启或隔断气流的气动阀门。该阀为直通式球阀,靠球面密封,因而既能用在真空状态下,也能在低压状态下使用,并可任意位置安装。气动高真空球阀可选配反馈信号装置及电气阀门定位器。气动高真空球阀是通过电磁换向阀改变气路方向,控制执行气缸来取驱动球阀,达到接通或切断真空 ( 压力 ) 系统管道中的介质流。 广泛适用的工作介质为带酸、碱性的气体或液体等正、负压力管道系统,符合GMP标准。

气动高真空球阀安装说明:

1、球阀前后管线已准备好。前后管道应同轴,两法兰密封面应平行。管道应能承受球阀的重量,否则管道上必须配有适当的支撑。
2、把阀前后管线吹扫干净,清除掉管道内的油污、焊渣和一切其它杂质。
3、核对球阀的标志,查明球阀完好无损。将阀全开全闭数次证实其工作正常。
4、拆去球阀两端连接法兰上的保护件。
5、检查阀孔清除可能有的污物,然后清洗阀孔。阀座与球之间即使仅有微小颗粒的异物也可能会损伤阀座密封面。
6、把阀装上管线。阀的任何一端都可装在上游端。用手柄驱动的阀可安装在管道上的任意位置。但带有齿轮箱或气动驱动器的球阀应直立安装,即安装在水平管道上,且驱动装置处于管道上方。
7、阀法兰与管线法兰间按管路设计要求装上密封垫。
8、法兰上的螺栓需对称、逐次、均匀拧紧。
9、连接气动管线(采用气动驱动器时)。
10、操作驱动器启、闭球阀数次,应灵活无滞涩,证实其工作正常。
11、按管路设计要求对管道与球阀间的法兰结合面进行密封性能检查。

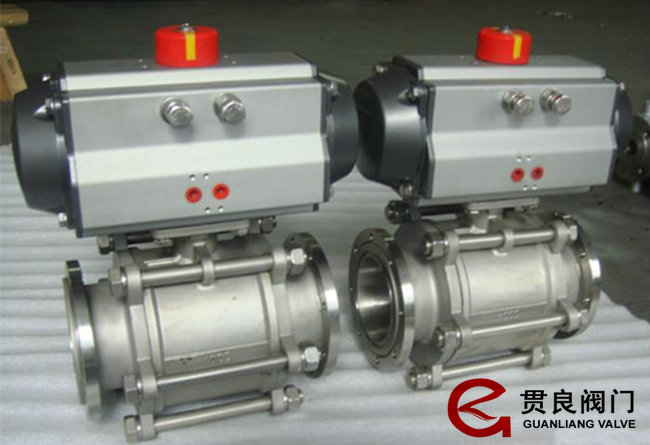

气动高真空球阀照片

气动高真空球阀的性能特点:


1、密封结构设计独特,漏率可达到<1×10-10Pa.M3/S,改变了球阀不能满足高真空、超高真空的现状;
2、开关扭矩小,配置气动执行器小,工作稳定、可靠;
3、结构紧凑,重量轻,外形简洁、美观;
4、该阀既能适用高真空,又能适用一定的正压力下使用;
5、由于球阀全通导,又能达到超高真空要求,所以 也能适用于加速器真空系统。
