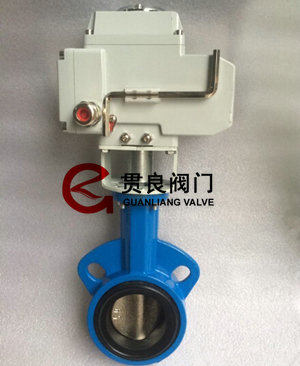

电动软密封蝶阀
- 产品型号：D971X
- 产品结构：对夹式
- 产品压力：PN10,PN16
- 产品材质：WCB,304,316
- 产品规格：DN50-DN1200
声 明：
产品描述中所有文字、数据、图片仅供参考，实际型号由使用工况决定！如果您需要更详细了解【电动软密封蝶阀】的相关信息或索取相关资料，请联系我们
电动对夹式软密封蝶阀原理：
电动软密封蝶阀D971X由电动执行器和对夹式软密封蝶阀组成。电动对夹蝶阀阀体可采用铸铁，铸钢，不锈钢304，316等材料制成。阀板为中线结构，阀座密封圈采用丁腈橡胶，三元乙丙橡胶，聚四氟乙烯等材料。可以根据不同介质选用相应零件材料，节约成本。对夹蝶阀体积小、用料少、重量轻、口径越大相对其他阀更经济实惠。同时该阀门具有良好的流体控制特性。电动执行器带动蝶板转动90度完成开关过程，同时有反馈信号输出到控制系统，适合远程现场控制，使用方便。需要调节控制时可以配装调节型电动执行器，接收控制系统4-20MA模拟信号，比例驱动蝶板转动，对管道内介质进行调节控制。
电动软密封蝶阀参数：
电动软密封蝶阀D971X规范：
电动软密封蝶阀D971X由电动执行器和对夹式软密封蝶阀组成。电动对夹蝶阀阀体可采用铸铁，铸钢，不锈钢304，316等材料制成。阀板为中线结构，阀座密封圈采用丁腈橡胶，三元乙丙橡胶，聚四氟乙烯等材料。可以根据不同介质选用相应零件材料，节约成本。对夹蝶阀体积小、用料少、重量轻、口径越大相对其他阀更经济实惠。同时该阀门具有良好的流体控制特性。电动执行器带动蝶板转动90度完成开关过程，同时有反馈信号输出到控制系统，适合远程现场控制，使用方便。需要调节控制时可以配装调节型电动执行器，接收控制系统4-20MA模拟信号，比例驱动蝶板转动，对管道内介质进行调节控制。
|
电动对夹式软密封蝶阀D971X特点： 1、设计新颖、合理、结构独特，重量轻，启闭迅速。 2、可以任何位置安装，维修方便。 3、密封材料耐老化、耐腐蚀，使用寿命长等特点。 4、不适用于有颗粒和温度偏高的工艺介质中。 5、阀板上下中孔处，采用球型摩擦面设计，扭矩更小，密封性更好。 6、阀座无靠背设计，扭矩更轻，也方便用户自行更换阀座 7、蝶板采用框架结构，强度高，过流面积大，流阻小。 8、电动操作，使用方便，可以远程自动控制。 9、执行器带有手动功能，方便停电时手动操作。 |
 |
电动软密封蝶阀参数：
| 公称通径DN(mm) | 50～1200 |
|---|---|
| 公称压力 | PN1.0、1.6MPa |
| 法兰标准 | JB/T79、GB/T9113、HG20594-97 |
| 连接形式 | 法兰式、对夹式 |
| 阀板形式 | 垂直板式 |
| 流量特性 | 近似快开型 |
| 动作范围 | 0～90° |
| 泄露量 | 按GB/T4213-92，为Kv值的10-4 |
| 基本误差 | ±2.5% |
| 回差 | ±2.5% |
| 死区 | 1% (可调) |
| 可调范围 | 50:1 |
| 型号 | D971X-10，D971X-16，D971X-10C，D971X-16C，D971X-10P，D971X-16P |
| 控制方式 | 开关到位灯(开关两位控制)、智能调节(4～20mA模拟量信号控制) |
电动软密封蝶阀D971X规范：
| 公称通径DN(mm) | DN50～1200 | ||||
|---|---|---|---|---|---|
| 公称压力 | PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 |
| 试验压力 | 强度试验 | 0.9 | 1.5 | 2.4 | 3.75 |
| 密封试验 | 0.66 | 1.1 | 1.76 | 2.75 | |
| 低压气密试验 | 0.5～0.7 | ||||
| 适用介质 | 空气、水、污水、煤气、油品等 | ||||
