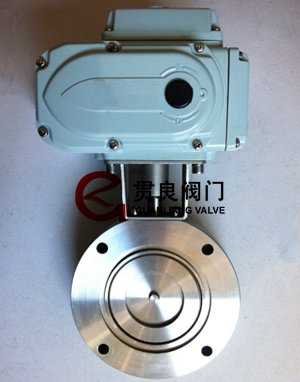

电动真空蝶阀
- 产品型号：GID
- 产品结构：对夹式
- 产品压力：105～1.3x10-5
- 产品材质：WCB,304,316
- 产品规格：DN50-DN1000
声 明：
产品描述中所有文字、数据、图片仅供参考，实际型号由使用工况决定！如果您需要更详细了解【电动真空蝶阀】的相关信息或索取相关资料，请联系我们
电动高真空蝶阀原理：
电动高真空蝶阀GID有电动执行器和对夹式高真空蝶阀组成。电动高真空蝶阀适用于无腐蚀的饱和水蒸汽低真空管路上，作为闭路设备。电动真空蝶阀属于密封型蝶阀，泄漏量为零。蝶阀两端轴封处用0.25MPa的压力密封，确保轴封处不泄漏。其结构为双阀座形式，两座之间以及轴端处均为橡胶眯缝与压力水（压值0.25MPa）相结合形式密封。阀门的阀板采用夹紧结构，把阀板的密封圈来夹紧，除了能用在真空状态下，也能在低压状态下使用。保证密封性能，零泄漏。并可以任意位置安装。电动真空蝶阀广泛适用各类气体，液体等正、负压力管道系统，符合GMP标准。
电动高真空蝶阀GID参数：
电动高真空蝶阀尺寸：
电动高真空蝶阀GID有电动执行器和对夹式高真空蝶阀组成。电动高真空蝶阀适用于无腐蚀的饱和水蒸汽低真空管路上，作为闭路设备。电动真空蝶阀属于密封型蝶阀，泄漏量为零。蝶阀两端轴封处用0.25MPa的压力密封，确保轴封处不泄漏。其结构为双阀座形式，两座之间以及轴端处均为橡胶眯缝与压力水（压值0.25MPa）相结合形式密封。阀门的阀板采用夹紧结构，把阀板的密封圈来夹紧，除了能用在真空状态下，也能在低压状态下使用。保证密封性能，零泄漏。并可以任意位置安装。电动真空蝶阀广泛适用各类气体，液体等正、负压力管道系统，符合GMP标准。
电动高真空蝶阀GID参数：
|
适用范围(Pa)
|
105～1.3x10-5
|
|
阀门漏率(Pa.L/S)
|
≤1.3x10-6
|
|
开闭时间(S)
|
DN≤63 20；80≤DN≤200 30； DN≥250 48
|
|
介质温度（℃）
|
-25～+80(密封材料为丁腈橡胶) |
|
法兰标准
|
JB919
|
|
安装位置
|
任意
|
|
控制电路
|
标准出厂：AC220V/50Hz开关型 |
|
信号反馈
|
标准出厂：带无源触点型
特殊指定：4～20mA DC调节型 |
电动高真空蝶阀尺寸：
|
型号
|
通径(DN)
|
ΦD
|
ΦB
|
H
|
A
|
L
|
W
|
n-ΦC
|
|
GID-25
|
25
|
70
|
55
|
198
|
22
|
160
|
113
|
4-Φ7
|
|
GID-32
|
32
|
78
|
64
|
202
|
||||
|
GID-40
|
40
|
85
|
70
|
206
|
||||
|
GID-50
|
50 | 110 | 90 | 220 |
4-Φ9
|
|||
|
GID-63
|
63
|
130
|
110
|
229
|
26
|
|||
|
GID-80
|
80
|
145
|
125
|
273
|
30
|
196
|
121
|
|
|
GID-100
|
100
|
170
|
145
|
285
|
4-Φ12
|
|||
|
GID-125
|
125
|
195
|
170
|
299
|
35 | |||
|
GID-150
|
150
|
220
|
195
|
368
|
255
|
158 |
8-Φ12
|
|
|
GID-200
|
200
|
275
|
250
|
394
|
40
|
|||
|
GID-250
|
250
|
330
|
300
|
426
|
45
|
|||
|
GID-300
|
300
|
380
|
350
|
449
|
55
|
8-Φ14
|
||
|
GID-400
|
400
|
500
|
465
|
538
|
60
|
310
|
207
|
8-Φ18
|
|
注: GID-63法兰连接为GB/T6070标准
|
||||||||
