燃气电磁阀

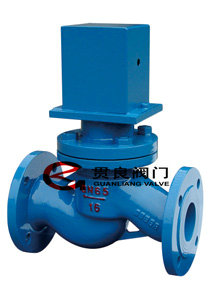

煤气电磁阀

产品型号：ZCM
产品结构：直动式
产品压力：PN16
产品材质：WCB,304，316
产品规格：DN15-DN350

声明：
产品描述中所有文字、数据、图片仅供参考，实际型号由使用工况决定！如果您需要更详细了解【煤气电磁阀】的相关信息或索取相关资料，请联系我们

煤气电磁阀概述：

煤气电磁阀ZCM是直动式开阀结构，没有压差限制，低压力，零压力均能正常开闭，无压力损失，低压流量大。采用优质高性能的阀体密封材料，无泄漏。是可燃气液体的理想执行器。ZCM煤气电磁阀具有结构简单，寿命长，安全可靠等特点。适用于城市煤气、液化石油气、天然气等多种燃气为加热燃烧介质的二位式通断切换管路，进行温度自动控制的执行机构。

煤气电磁阀ZCM原理：

ZCM煤气电磁阀根据断电时所处开关状态的不同可分为常闭电磁阀和常开电磁阀。常闭电磁阀断电时，靠衔铁自重、密封弹簧及介质压力将阀口封住，切断了被控介质的流道，电磁线圈通电后，电磁阀克服衔铁自重及密封弹簧、介质压力的作用力将活动铁芯连同阀口密封垫吸上，打开阀口，被控介质便可流通了。常开电磁阀断电时，电磁吸力等于零，在弹簧的作用下把动铁芯、阀杆向上提起，阀门打开，介质流通，当通电时由于吸力作用动铁芯下移，推动阀杆，阀门关闭，介质断止。

防爆煤气电磁阀ZCM参数：

产品结构：直动式（口径100以上，二次开阀）
工作介质：煤气、液化石油气、天然气等无腐蚀性气液体
介质温度：60℃
工作压差：0~0.04MPa
电源电压：AC220VA其规格可作特殊订货
使用寿命：按JB/T7352-94
泄漏量：按JB/T7352-94
额定流量系数：按JB/T7352-94·F规定

防爆煤气电磁阀尺寸：

公称通径 DN	内螺纹连接			法兰连接
	内螺纹		外形尺寸	外形尺寸		法兰尺寸
	H	L	G	H	L	D	D1	D2	b	f	n-d
15	153	92	1/2	210	130	95	65	46	14	2	4 -Φ14
20	153	92	3/4	210	150	105	75	56	16	2	4 -Φ14
25	153	110	1	210	160	115	85	65	16	3	4 -Φ14
32	176	120	11/4	221	180	140	100	76	18	3	4 -Φ18
40	176	140	11/2	230	200	150	110	84	18	3	4 -Φ18
50	192	162	2	252	230	165	125	99	20	3	4 -Φ18
65				390	290	185	145	118	20	3	4 Φ18
80				401	310	200	160	132	22	3	8 -Φ18
100				408	350	220	180	156	24	3	8 -Φ18
125				424	400	250	210	184	26	3	8 -Φ18
150				515	480	285	240	211	26	3	8 -Φ22
200				540	600	340	295	266	26	3	8-Φ22
250				573	730	395	350	319	28	3	12-Φ22
300				608	850	445	400	370	28	4	12-Φ22
350				700	980	505	460	429	30	4	16-Φ22
