真空电磁阀

低真空电磁压差充气阀

产品型号：DYC-Q
产品结构：直通式
产品压力：10 5 ～10 -2
产品材质：WCB,304,316
产品规格：DN16-DN320

声明：
产品描述中所有文字、数据、图片仅供参考，实际型号由使用工况决定！如果您需要更详细了解【低真空电磁压差充气阀】的相关信息或索取相关资料，请联系我们

低真空电磁压差充气阀原理：

低真空电磁压差充气阀DYC-Q是安装在机械真空泵进气口上一种真空阀门。电磁真空压差阀工作原理是机械泵的电源和电磁阀线圈的电源接在同一电路上，当机械真空泵因工作需要突然停电、停止运转时，该阀利用大气压力使阀芯自动关闭，截止和真空系统相连的通道，同时向泵内放大气，防止机械泵油返回真空系统，起到了保护真空系统作用，有利于机械泵再启动。低真空电磁压差充气阀适用的工作介质为空气及非腐蚀性气体。

电磁真空压差阀DYC-Q参数：

适用范围(Pa)	105～10-2
阀门漏率(Pa.L/S)	＜6.5x10-2
介质温度(℃)	-25～+40
开闭时间(S)	≤3
电源电压(V/Hz)	220/50
安装方式	垂直

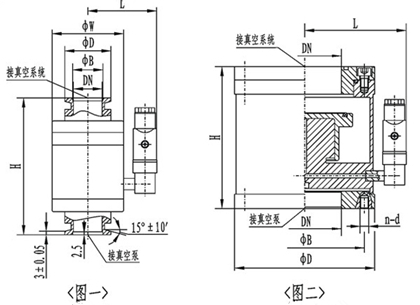

（图一)连接及外形尺寸(GB4982)

型号	通径(DN)	ΦW	ΦD	ΦB	H	L	法兰标准
DYC-Q16/KF	16	60	30	17.2	115	63	GB4982
DYC-Q25/KF	25	70	40	26.2	130	67
DYC-Q40/KF	40	100	55	41.2	160	81
DYC-Q50/KF	50	110	75	52.2	195	85	/

(图二)连接及外形尺寸(GB/T6070)

型号	通径(DN)	ΦD	ΦB	H	L	n-d	法兰标准
DYC-Q16	16	60	45	75	63	4-M6	GB/T6070
DYC-Q20	20	65	50	80	67
DYC-Q25	25	70	55	90	67
DYC-Q32	32	90	70	100	75	4-M8
DYC-Q40	40	100	80	110	81
DYC-Q50	50	110	90	123	85
DYC-Q65	65	125	105	147	95
DYC-Q80	80	145	125	147	102
DYC-Q100	100	165	145	140	112	8-M8
DYC-Q125	125	200	175	185	121	8-M10
DYC-Q160	160	225	200	210	138	8-M10
DYC-Q200	200	285	260	240	170	12-M10
DYC-Q250	250	335	310	285	195	12-M10
DYC-Q320	320	425	395	310	241	12-M12
