多功能电磁阀

多功能电磁阀

  • 产品型号:ZDF
  • 产品结构:先导式
  • 产品压力:PN16
  • 产品材质:WCB,304,316
  • 产品规格:DN15-DN250

声 明:
产品描述中所有文字、数据、图片仅供参考,实际型号由使用工况决定!如果您需要更详细了解【多功能电磁阀】的相关信息或索取相关资料,请联系我们

ZDF多功能电磁阀原理:

多功能电磁阀ZDF将先导电磁阀、手动阀和节流阀组合于一体,先导阀接受电信号开关后带动主阀动作。调节螺钉A、B可调节介质粘度适用范围和主阀开关时间,并可在主阀磨损后进行补偿。导阀需维修时只要旋紧调节螺钉B和隔离螺钉C,即可拆下,并可用手动螺杆操作。该螺杆还可用来预置电磁阀自动控制时的最大或最小流量。

ZDF多功能电磁阀特点:

多功能电磁阀ZDF介质粘度适用范围可调节可实现气、水、油通用,方便采购、贮存、安装和维护。阀门开启关闭时间可调满足各种不同要求,有效防止水锤破坏。阀门开度可以调节最大和最小开度可预置,提高自动控制精度。革除旁路隔离安装管路兼具手动功能,省去三只手动阀,可以在线维修,大大降低成本。主阀磨损可以补偿延长阀门使用寿命。

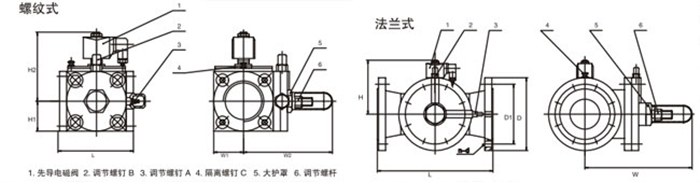

多功能电磁阀ZDF结构:

ZDF-N多功能单向电磁阀:当阀后压力高于阀前时,能阻止介质倒流。
BZDF多功能防爆电磁阀:防爆类型:dIIBT3、dIIBT4。
ZDF-K多功能常开电磁阀:平常开启,通电后关闭。
ZDF-X多功能信号电磁阀:主阀开启关闭信号外输。



多功能电磁阀ZDF参数:

工作介质:空气、煤气、蒸汽、水、氟里昂及粘度≤50cst的油或其它液体
介质温度:ZDFc:0~50℃ ZDFd:-40~60℃ ZDFz:0~150℃ ZDFk:-10~205℃
公称压力:1.6Mpa
工作压差:0.04~1.6(DN≤50)0.04~1.0(DN>50)
电源电压:AC220V/DC24V其余规格可作特殊订货
允许电压波动范围:±10%
防爆标志:ExmIIT4
出线口接头:内螺纹M20×1.5或1.5米防爆引线
环境温度:-5~+60℃(不结冻)
